Демонстрация передачи звука через видимый свет
В видео меняющийся свет направлен на обычный микрофон телефона. Для учебного опыта мы выбираем другой принцип: светодиод играет роль передатчика, а фотодиод — специально предназначенного для света приёмника. Здесь не нужно проверять, реагирует ли микрофон на освещение, и не нужен лазер.
Идея проста: электрический сигнал меняет яркость светодиода, а фотодиод превращает изменения освещённости обратно в электрический сигнал. После подходящего усиления его можно услышать. Именно преобразование «электричество — свет — электричество» помогает понять работу оптических трансиверов, хотя реальные линии связи устроены сложнее. Сильные искажения в видео относятся к другой схеме — воздействию света на микрофон.

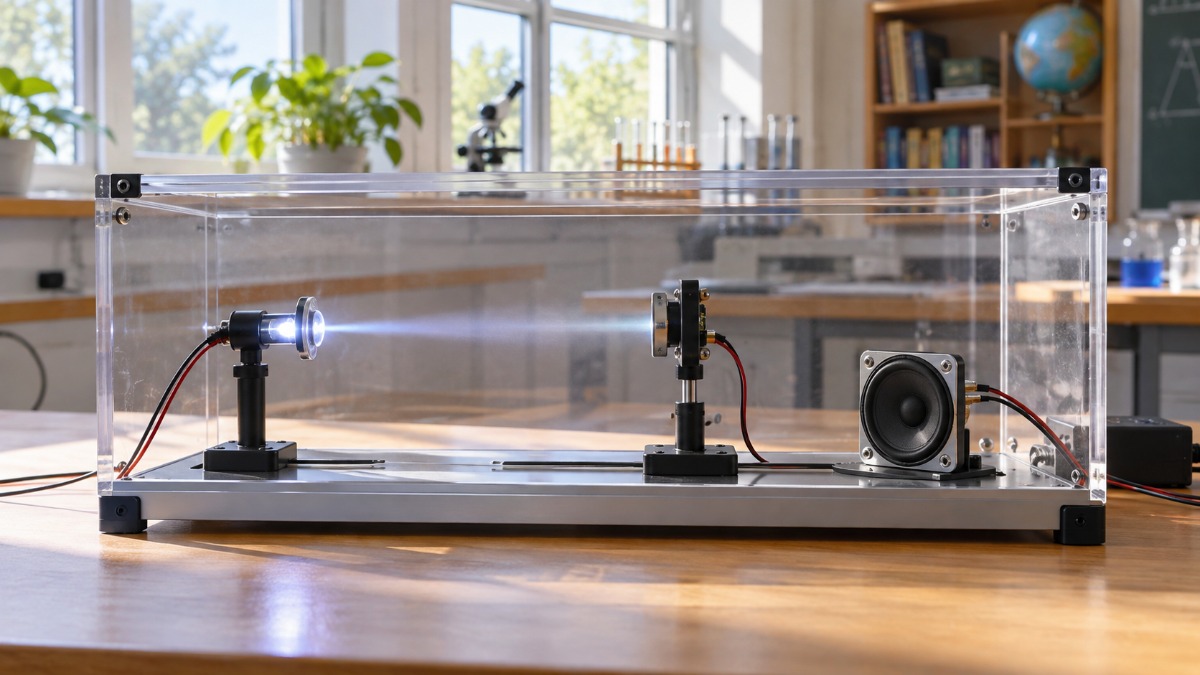

Образовательная демонстрация с LED и фотодиодом
Для безопасного изучения принципов оптической передачи звука рекомендуется использовать систему на основе видимых светодиодов малой мощности и фотодиодов. Такая установка избегает рисков лазерного луча, но яркие светодиоды тоже нельзя направлять в глаза: безопасность зависит от мощности и конструкции источника.
Концептуальные компоненты передатчика:
- Видимый светодиод с быстрым откликом
- Драйвер для модуляции тока светодиода
- Источник аудиосигнала
- Ограничители тока для защиты компонентов
Концептуальные компоненты приемника:
- Фотодиод с подходящей спектральной чувствительностью
- Усилитель сигнала с соответствующими характеристиками
- Фильтрация для подавления помех
- Выходной каскад для воспроизведения
Принципы модуляции и демодуляции
В образовательной системе аудиосигнал модулирует интенсивность светового потока светодиода. Это достигается изменением тока через LED пропорционально амплитуде звукового сигнала. Фотодиод на приемной стороне преобразует изменения освещенности обратно в электрический сигнал.
Оптические трансиверы используют аналогичные принципы, но с гораздо более сложными схемами и компонентами. Полоса пропускания системы определяется характеристиками всех элементов цепи, включая быстродействие светодиода, чувствительность фотодиода и параметры усилительных каскадов.
Качество передачи зависит от множества факторов: линейности модуляции, отношения сигнал/шум, стабильности оптического канала и правильной настройки рабочих точек всех компонентов.
Ограничения экспериментальных установок
Качество учебной системы зависит от её схемы и условий опыта. Видеодемонстрация показывает, что даже при использовании лазера и вибрирующего зеркала качество воспроизведения остается низким с сильными искажениями.
В данном эксперименте зеркало изменяло направление лазерного луча, что влияло на долю света, попадающего в микрофонное отверстие. Это не означает изменения общей мощности излучения, но модулирует количество света, достигающего цели.
Плохое качество звука в конкретной установке не следует обобщать на все оптические аудиосистемы или все типы микрофонов. Оптическую связь проектируют с учётом потерь, полосы частот и шумов всего тракта; её возможности нельзя оценивать по одному опыту с микрофоном телефона.
Требования безопасности и рекомендации
При работе с любыми источниками света необходимо соблюдать меры предосторожности. FDA предупреждает, что лазерные указки нельзя направлять на людей, водителей, пилотов или в глаза.
Даже светодиоды высокой мощности могут представлять опасность при неправильном использовании. Необходимо проверять номинальные характеристики всех компонентов, использовать соответствующие ограничители тока и обеспечивать адекватное охлаждение мощных элементов.
Настоятельно рекомендуется:
- Использовать готовые образовательные наборы от проверенных производителей
- Работать под руководством опытного преподавателя
- Не пытаться самостоятельно разрабатывать схемы без соответствующих знаний
- Проверять все параметры компонентов перед сборкой
Образовательная ценность и перспективы
Изучение оптической передачи звука помогает понять фундаментальные принципы, лежащие в основе современных телекоммуникационных технологий. От простых LED-систем до сложных волоконно-оптических сетей — все они используют модуляцию света для передачи информации.
Такие демонстрации показывают связь между различными областями физики: оптикой, электроникой, акустикой и материаловедением. Понимание этих взаимосвязей важно для формирования целостного представления о современных технологиях связи.
Однако важно подходить к экспериментам ответственно, с пониманием ограничений и потенциальных рисков, всегда отдавая приоритет безопасности над зрелищностью демонстрации.
